Linux虚拟内存机制-进程地址空间

最近钻研CSAPP，看到虚拟内存章节，反复的看了很多相关的书和材料，感慨内容很多、细节很多。写下自己的心得笔记。

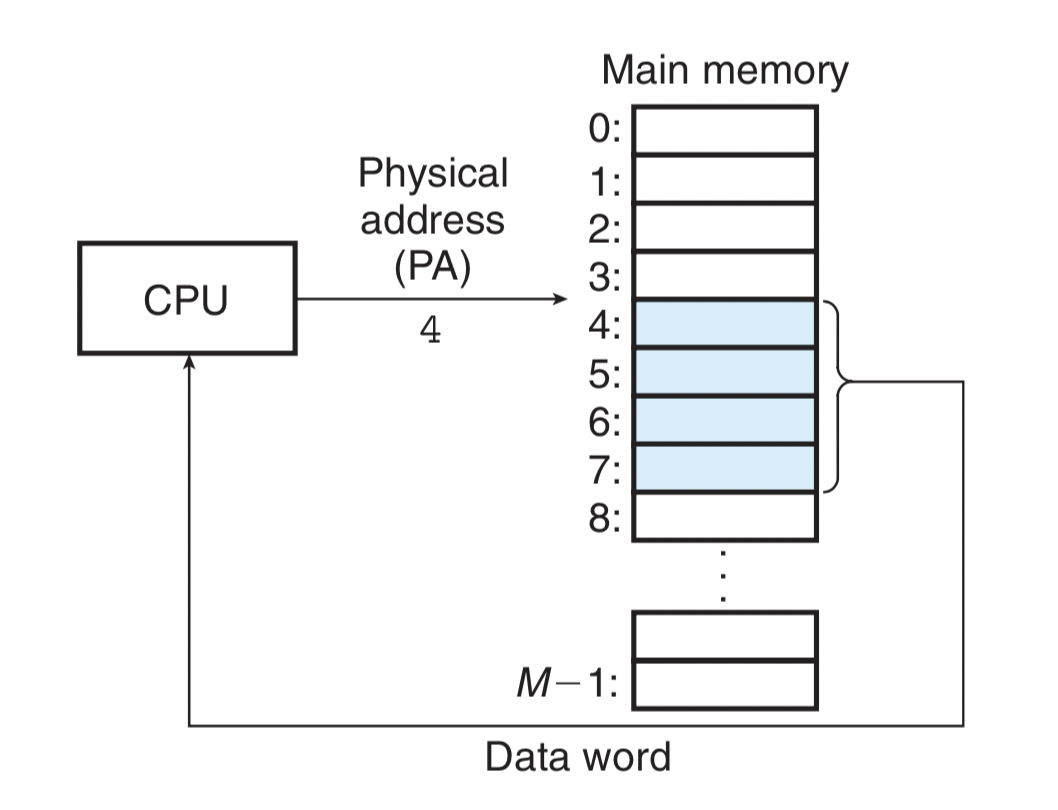

物理寻址

内存，可以把它看做一个连续n字节的大数组，每个字节对应一个物理地址。基于此，CPU访问内存最自然的方式就是物理寻址。早期的计算机或者现在的嵌入式微控制系统比如微波炉、电梯这种，CPU即是直接操纵物理内存。像这种嵌入式使用，其内存运行环境比较单一，通常单道编程即可，所以直接物理内存寻址也很自然。

虚拟内存

而像Linux服务器或者PC机上常见的多道编程的计算机，就对内存管理提出更高的要求，内存里如何加载多个进程？

一个简单的想法是，来一个进程分配一块该程序大小的内存。抛出几个问题来思考下：

1）如果进程运行时需要更多的内存，超出分配的大小，怎么解决？

2）再比如一个进程来了，内存总空余大小满足，但是不连续，没法运行。这种外碎片问题。

3）内存管理怎么保护各个进程的内存不被恶意或者不小心访问。等等。

当然以上的问题也并非没有解决方案，因为在虚拟内存提出以前就是这样做的，但是解决方案复杂又低效。 这就提出了虚拟内存的概念，也被认为是计算机科学里一个非常牛逼的思想。

在说虚拟内存这种硬(枯)核(燥)的概念之前，先对其有个简单的印象：进程地址空间是对物理内存的一个抽象，它提供所有进程一个统一的界面。说白了让每个进程都有自己独占内存空间的错觉。

虚拟内存思想概念

虚拟内存(virtual memory)基本思想：每个进程有自己的地址空间(address spaces)，这个空间被分割成很多块，每个块被称作页(page)。每一页有连续的地址范围。这些页被映射到物理内存（不需要连续），而且不需要进程所有的页面都加载到内存才能运行起来程序。当程序执行到需要的地址空间的页面在物理内存时，由硬件（比如MMU内存管理单元，TLB快表）立即映射出物理地址。如果所需地址空间的页面不在物理内存中，则由操作系统负责把这些页面装入到内存，并重新执行失败的指令。

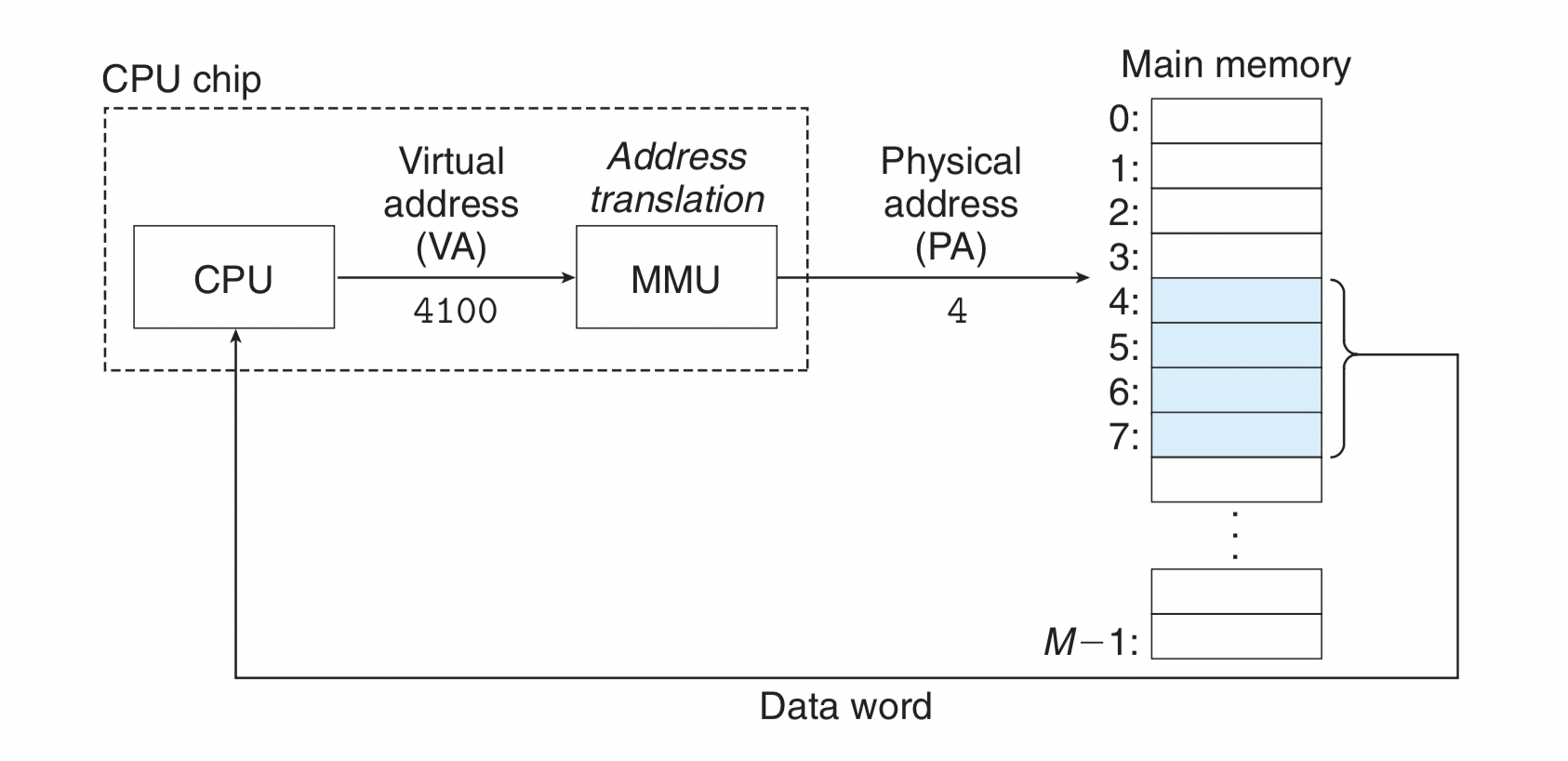

虚拟内存寻址

地址空间 (address spaces)

每个进程有自己的地址空间。什么是地址空间？ 说白了，地址空间就是连续的非负整数有序集合，对字节地址的一种描述。比如举例我们常见的32位或者64位地址空间，32位表示的虚拟地址空间就是{0,1,2….,2^32-1}，对应的是0-4G。如果物理内存只有2G，那物理地址空间就是{0,1,2….,2^31-1}。虚拟内存的一个关键点就是，虚拟地址会映射到物理地址上。

页(page)

地址空间被分割成很多块，每个块叫页。页具体是什么？ 概念上，虚拟内存是N个连续的字节大小块组织在磁盘上，用主存充当虚拟地址空间的缓存。在存储器的层次结构中，磁盘上的数据（低层次）被分区为块，这些块充当磁盘和主存（高层次）之间的传输单元。虚拟地址空间按照固定的块大小分割，这个块就是页，物理地址也按照同样大小分成物理页。通常一个页是4Kb。

进程的内存布局

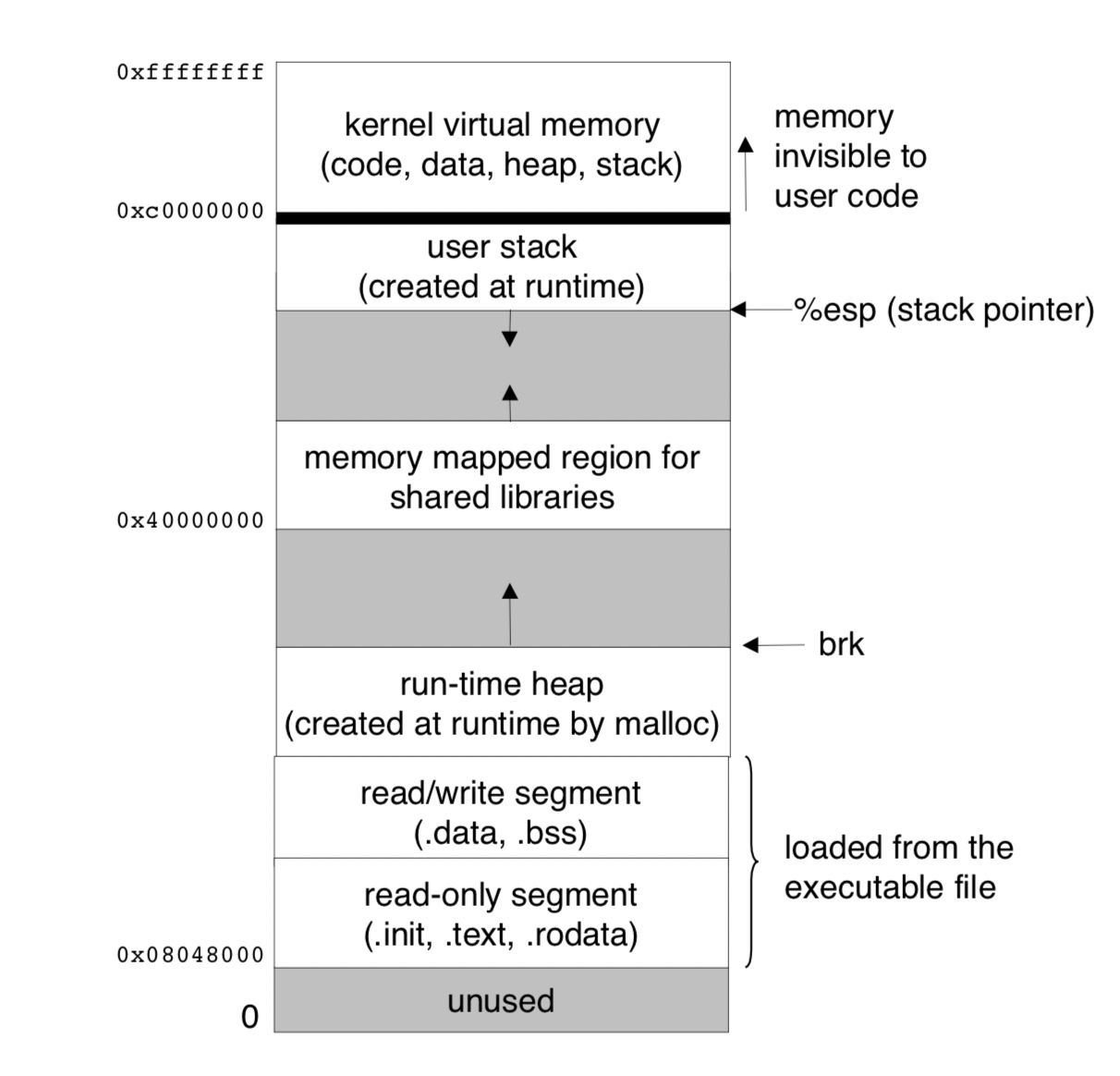

搞C/C++的同学心中必须要有的一个镜像：内存布局。当然任何想了解程序运行的同学都应该对此了如指掌。 Linux下典型的进程地址空间的内存布局（32位地址空间）： 0xc0000000 -> 3G ，内核态和用户态区间。

32位寻址空间最大可以寻址到4G内存。0-3G作为用户态空间，3-4G作为内核态空间。这里有的同学可能会迷惑，我特意说明一二： 1）. 这个内存布局指的是进程的地址空间，而非实际的物理内存。比如32位寻址空间的计算机只有1G的物理内存，虚拟地址空间仍然是这个内存布局模型。 2）. 分配了1G内核空间，3G用户空间，这不代表内核运行就占用了1G的物理内存，只是说它有这个能力。 3）. 可能有同学会想，这个虚拟内存地址怎么和物理地址关联起来，用的什么维度单位描述的内存空间？这就是后边要讲的页表。 简单阐述下这个内存布局的各个段（虚拟内存区域）。从内存低到高

  1. 代码段（text segment） ： 代码段就是可执行文件。
  2. 数据段（data segment)： 数据段，是可执行文件中的初始化的静态变量。
  3. bss段： bss段可以理解是未初始化的全局变量，内存映射成0值。
  4. 堆区： 程序运行时需要分配的内存区域 比如我们熟悉的 malloc分配的内存。
  5. 内存映射： 诸如C库或动态链接库的文件映射、匿名映射区域。
  6. 用户栈区： 比如局部变量、 函数参数等。栈的增长方向是往低地址的。我们熟悉的后进先出的栈数据结构。

虚拟内存好处

1). 让内存使用的更高效 把DRAM视为虚拟内存的缓存，而不是把进程拥有的一股脑都加载到内存里，只加载需要的。

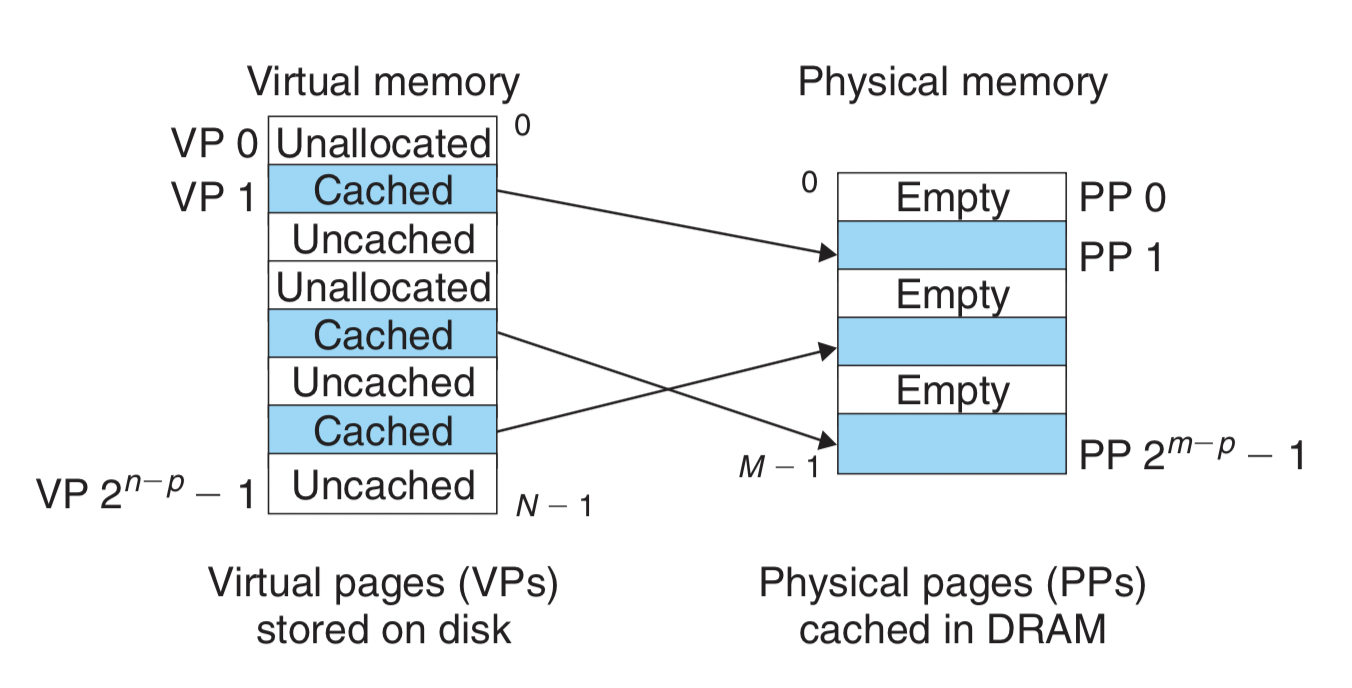

如图，同一时刻，虚拟地址空间中有三种状态的不相交子集。

  • 未分配的 表示虚拟内存中还没有分配的页。比如虚拟页VP0
  • 已缓存的 表示虚拟空间中已经分配的页面，并且已经在物理内存中了。比如虚拟页VP1，对应的物理页PP1
  • 未缓存的 表示虚拟空间中已经分配的页面，还没有在物理内存中。比如虚拟页VP2

2). 简化了内存管理 虚拟内存让每个进程以为自己独占了整个内存，每个进程有统一的线性地址空间，这极大方便了管理。

比如文本区虚拟地址空间起始处总是在0x08048000，共享库起始处总是在0x40000000，内核态总是在0xc0000000 等等。这种统一的界面显然简化了链接、分享、加载、内存分配的处理。

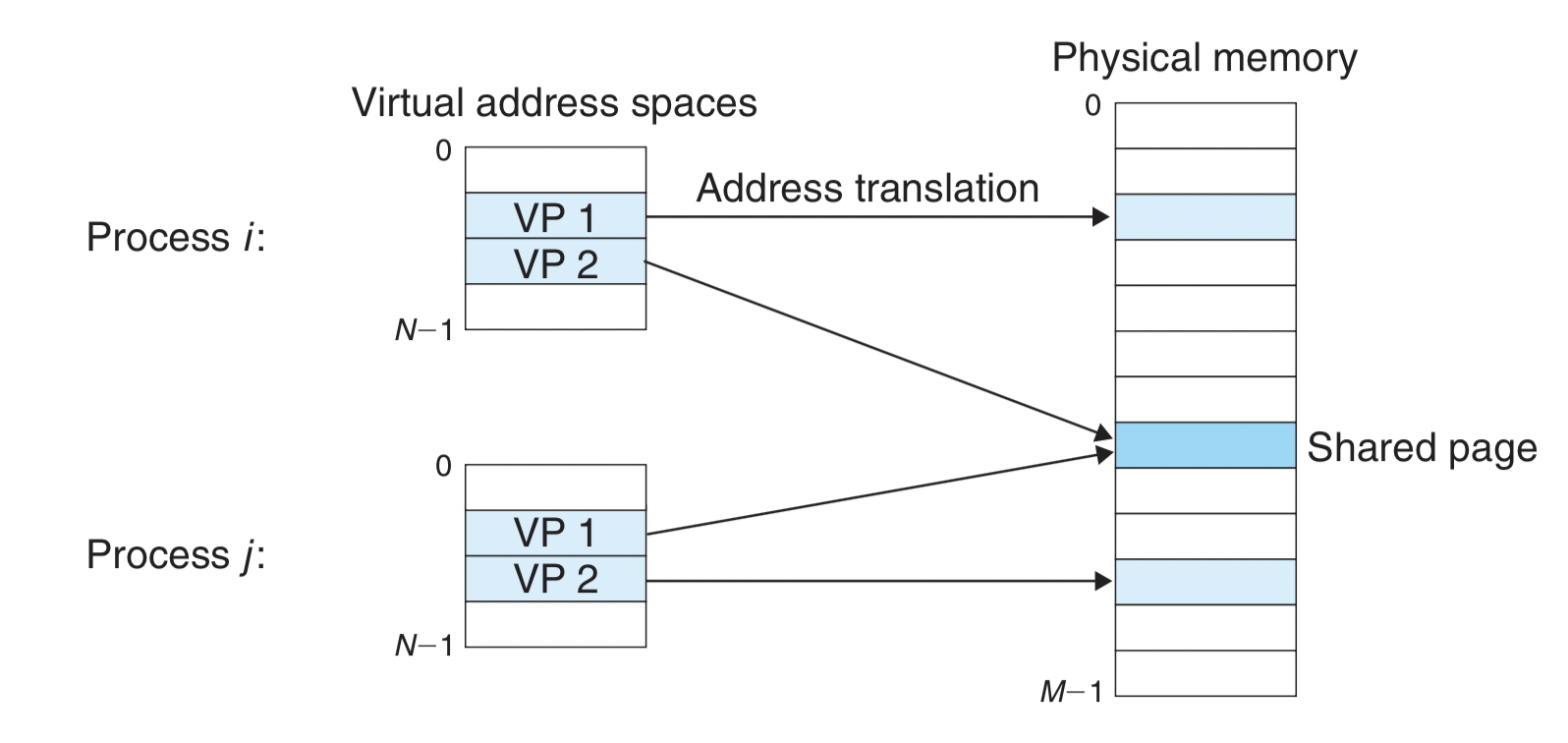

如图，两个进程i,j有各自的进程地址空间，可以共享映射同一个物理页。

3). 隔离地址空间，内存保护 一个进程不能干预另一个进程的内存（指两个无关的独立进程） 用户进程不能访问特权的内核信息、代码。

地址翻译和相关概念

页表（page table)

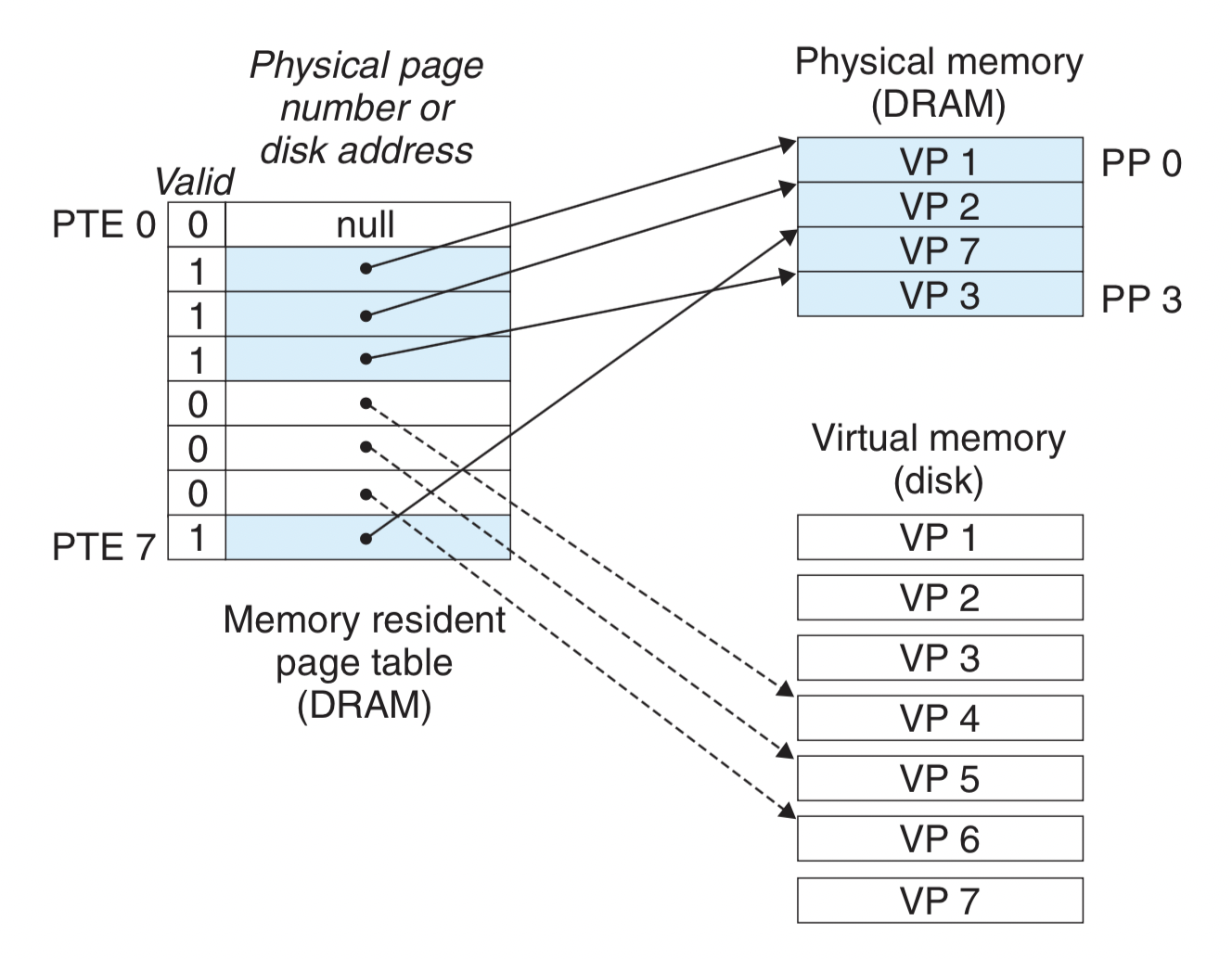

虚拟地址空间中的页在或不在物理内存，地址映射关系是什么？这就要引出页表的概念了。 页表说白了就是虚拟地址翻译成物理地址的一个映射表，它是处在内存中。 PTE(page table entry)是页表里某一个元素，页表项的概念。 如图一个页表，为了说明问题，先简单认为PTE只包含，valid位，和地址位。

  • valid ：表示该页是否在物理内存中缓存了。
  • 地址位 ：指向物理页号或者磁盘地址。

valid是1，表示缓存了，地址位则指向物理内存。valid是0，如果地址位是null，表示未在虚拟地址空间分配，否则指向磁盘地址。

页命中(page hit)

页命中的概念顾名思义。仍拿上边页表举例，比如CPU发出虚拟地址定位到VP3，发现Valid位是1，表示该页缓存到内存中，即是页命中了。

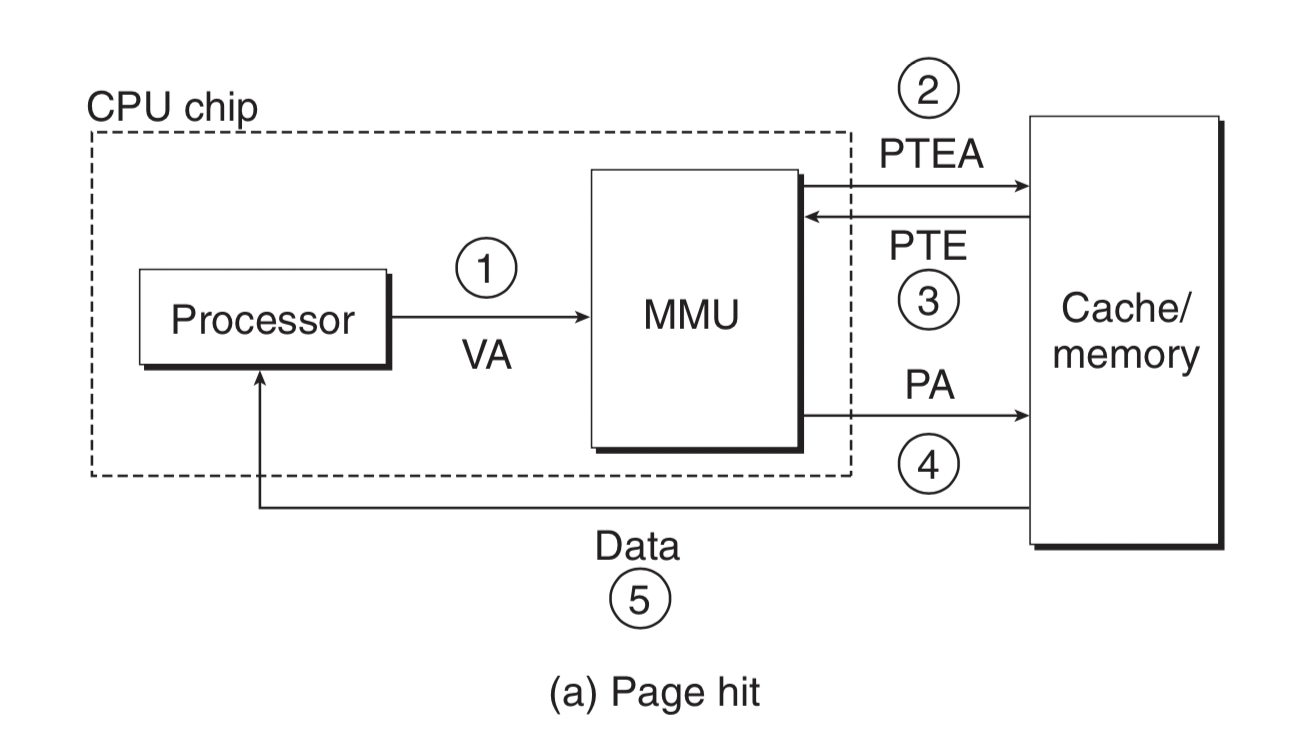

页命中和不命中的成本相差巨大，还是涉及到存储器层次结构中，DRAM和磁盘的区别。 页命中示意图：

MMU(memory management units)是内存管理单元，作为硬件，CPU芯片的一部分。

{虚拟地址VA解析出虚拟页号VPN（加上内存的页表基址）得到PTEA（页表项地址），取出页表项内容（包括物理页号），得到物理地址，再从内存取出数据对象。} - 大括号这句话写在这里，看完下边的地址翻译内容（比如虚拟页号、物理页号、偏移量的概念），回头再看就更明白了。

缺页异常(page faults exception)

页没命中，即我们经常听到的缺页异常。仍拿上边页表举例，比如虚拟地址定位到VP4的页上，发现页表中PTE的Valid位是0，触发了缺页异常。

缺页异常会调用内核的缺页异常处理，在这个case里，DRAM已经满了，需要按策略在内存里选择一个页面牺牲，替换进来这个缺页。比如VP3存在PP3里，把VP3替换出来到磁盘上（注意如果VP3这个页面在内存里被改动过，内核要把它拷贝到磁盘上），但无论如何它的页表项PTE3要改，记录对应的VP3不在内存缓存着了。

接下来，内核会把VP4拷贝到PP3中，也要更新页表项PTE4，记录VP4在内存了。此时结束缺页异常处理，并重新执行这个导致缺页的指令，重新解析这个虚拟地址对应的物理地址，这次发现页命中了(如图步骤7)。

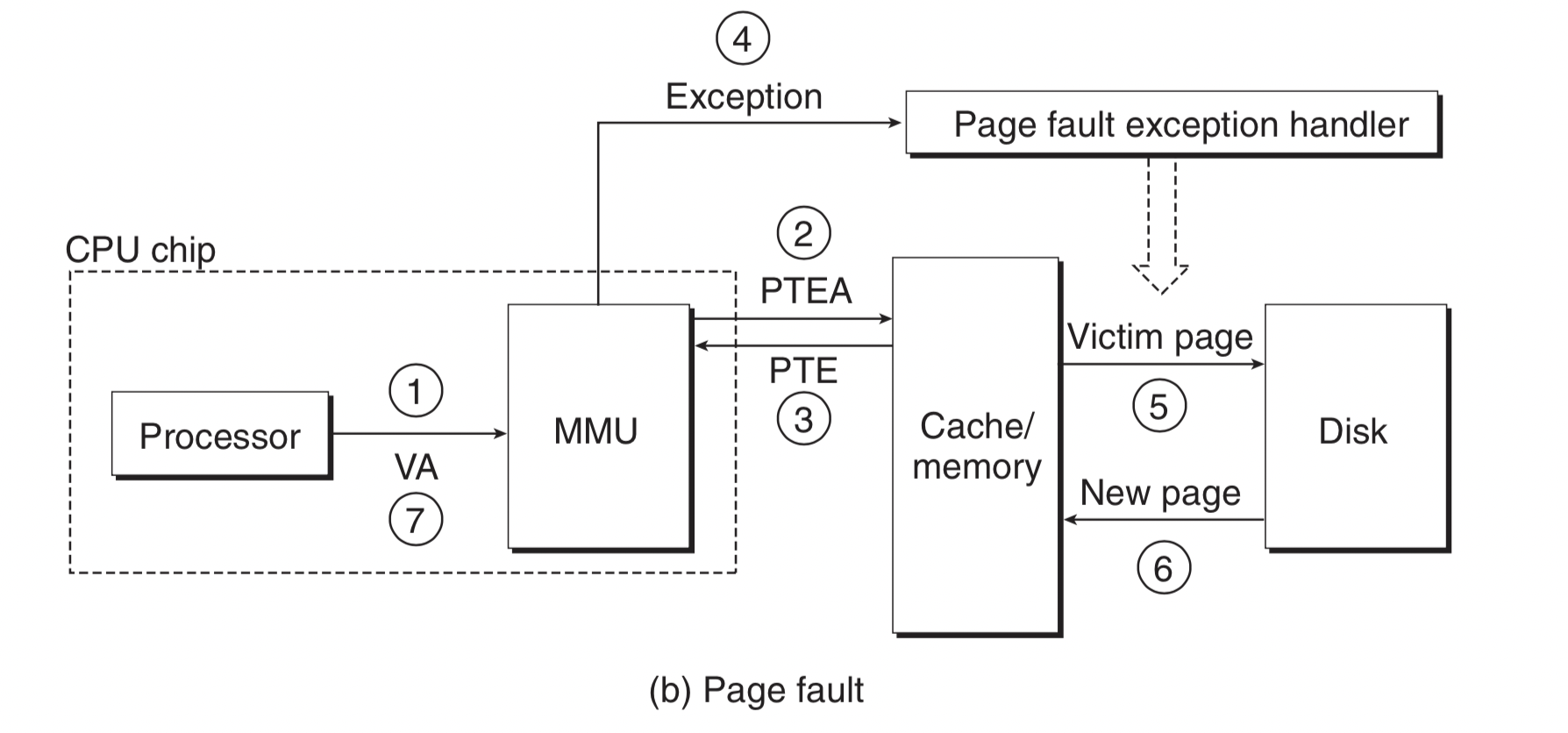

缺页示意图：

内存保护

内存管理的一个重要目标就是保护内存不被非法访问。比如用户进程去写一个只读的代码文本区、用户进程去修改内核代码和数据结构、用户进程未经其它进程允许修改一个共享库等等。

虚拟内存的机制也很方便的实现对内存进行保护。还记得刚才的页表项么？也是利用它。 通过给页表项增加位来表示允许的操作。（为了说明问题，这里的PTE只展示了权限位，缺省之前介绍的valid位）。如SUP是只能运行在内核态才有权访问页。

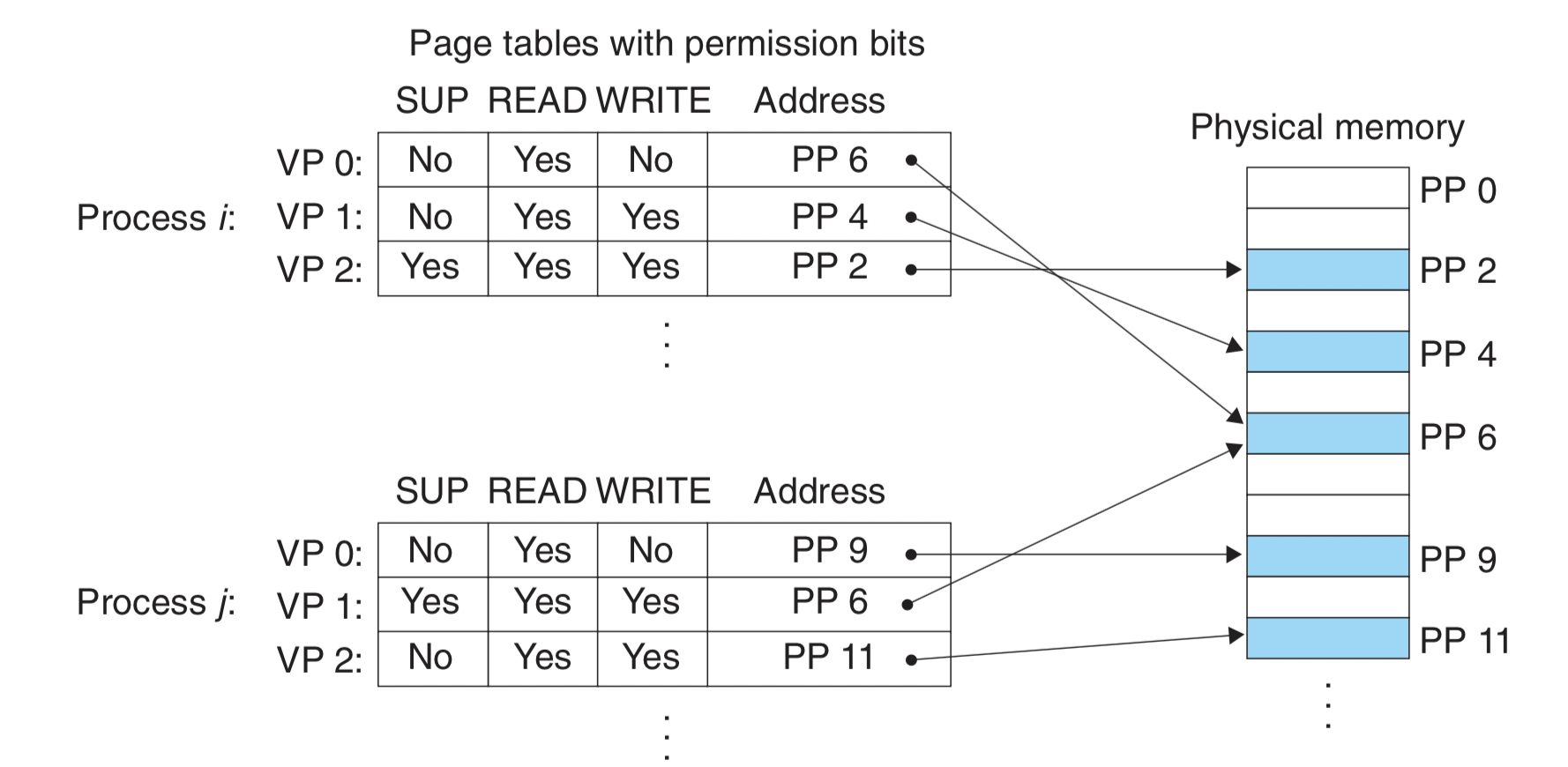

如图中，进程i 和进程j 有共享的物理页PP6，进程i 没有对它的写权限，进程j 有对它的写权限。

地址翻译

在虚拟内存系统下，应用程序使用的都是虚拟地址，但是CPU真正获取数据对象还是要用物理地址的。因此这需要有地址翻译的系统，比如上边的页表就是软件层面做翻译的数据结构。

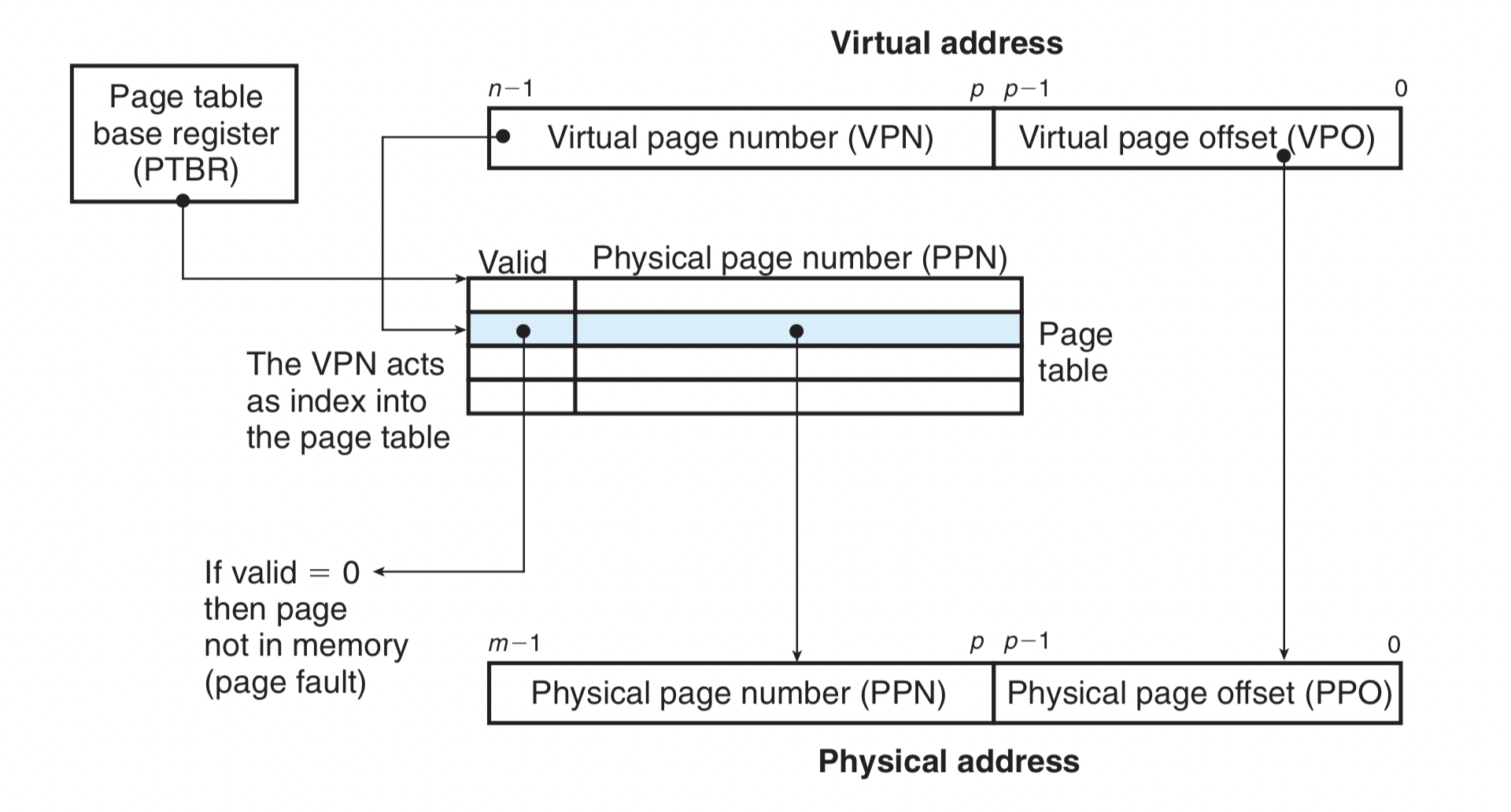

虽然真的已是一图胜千言，还是要再描述下。尤其VPN和PPN可能会让人迷惑。 图里有几个对象角色：

  1. PTBR ：页表的基址寄存器。我们知道每个进程都有自己的页表，页表是在内存。那CPU寻址翻译来查页表，去哪查？它就是这个作用，利用寄存器存页表在内存的位置。
  2. 虚拟地址：分成两个部分组成。高位的VPN（virtual page number）虚拟页号，低位的VPO（virtual page offset）虚拟页的偏移量。这两个组成部分是紧密相关的，如前边所说，一个虚拟地址空间平均分成了多少页，一个页有多少kb，两者相乘就是整个地址空间。有多少页就是这个VPN（页号），一个页有多少kb就是这个偏移量的p。比如4kb大小的页，寻址某个字节就在4kb页内，具体是哪个字节起始，就需要这个VPO偏移量指定。页号VPN则显然作为页表的索引。
  3. 物理地址：和虚拟地址表示法一样，也是由页号+偏移量决定。注意，偏移量两者是相同的，因为页大小单位是固定的。因为物理内存大小和虚拟内存地址空间大小并不是一定相同，因此二者能表述的页面数就不同，自然页面号占用的位也不一定相同。

还是拿2G内存举个例子：32位寻址空间，页大小4kb。那么n是32，m是31（2^31=2G），p是12（2^12=4kb），虚拟页号用20bit表示，物理页号则是19bit表示。【页号总数=内存空间大小/页大小】

TLB (translation lookaside buffer)

从上边我们知道，CPU产生一个虚拟地址，MMU每次都要从内存（或者L1高速缓存）中获取一次PTE来拿到PA，然后再从内存取出想要的数据，要耗上两次内存操作。

获取PTE的内存操作怎么看都是一种浪费…对，所以再请出来一个硬件TLB，我们称之为快表，让TLB把PTE缓存起来。

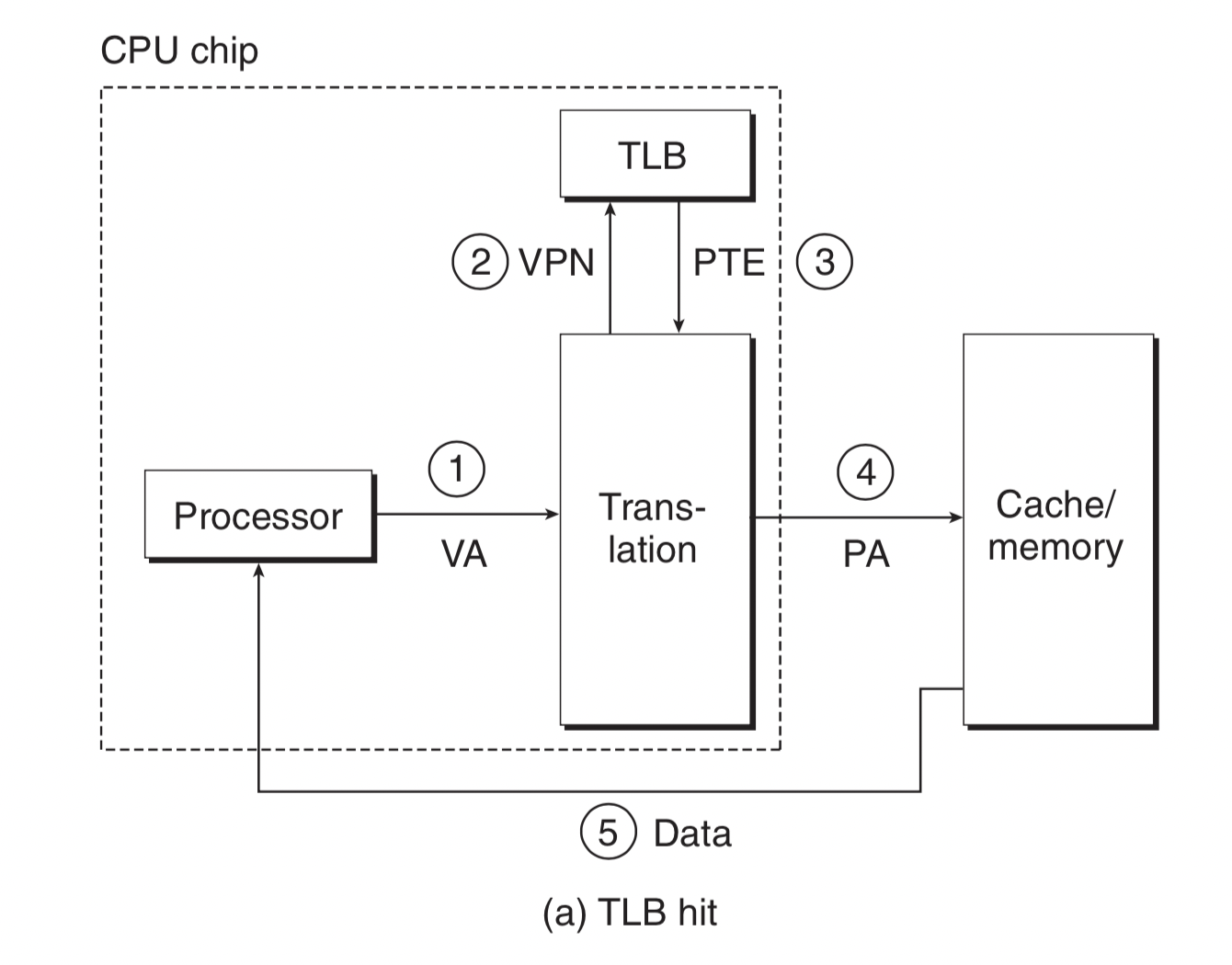

一个TLB命中的示意图（未命中则再从内存中获取，再缓存到TLB中）：

多级页表

我们回过头来再看页表这个结构，页表是要常驻内存的，而且注意每个进程都有自己的页表。 给定一个32位地址空间，4KB的页，PTE设为4byte。那么页表需要占用多大内存？【2^32/2^12 * 4 = 4MB 】。如果是64位地址空间，那一个页表的内存会非常巨大。 怎么压缩页表呢？一般是采用对页表分层，不是前边讲的只有一层的页表。（Linux一般是三级页表）

二级页表的表示：Level1每个PTE指向Level2的一块PTE组，Level2的每个PTE再指向最终的物理地址映射。如果Level2的一组PTE块有1024个PTE（让它这一组PTE是4KB的大小，等于一个页的大小），就是包括了1024个页（4MB的虚拟内存空间）。这里可能有点绕，再说一遍，是4KB的大小（这是一组页表项PTEs占用的内存大小，1024个PTE）表达了4MB的内存大小（一个页4KB，1024个页表项）。这样如果4G内存空间，L1页表只需要1024个PTEs即可。

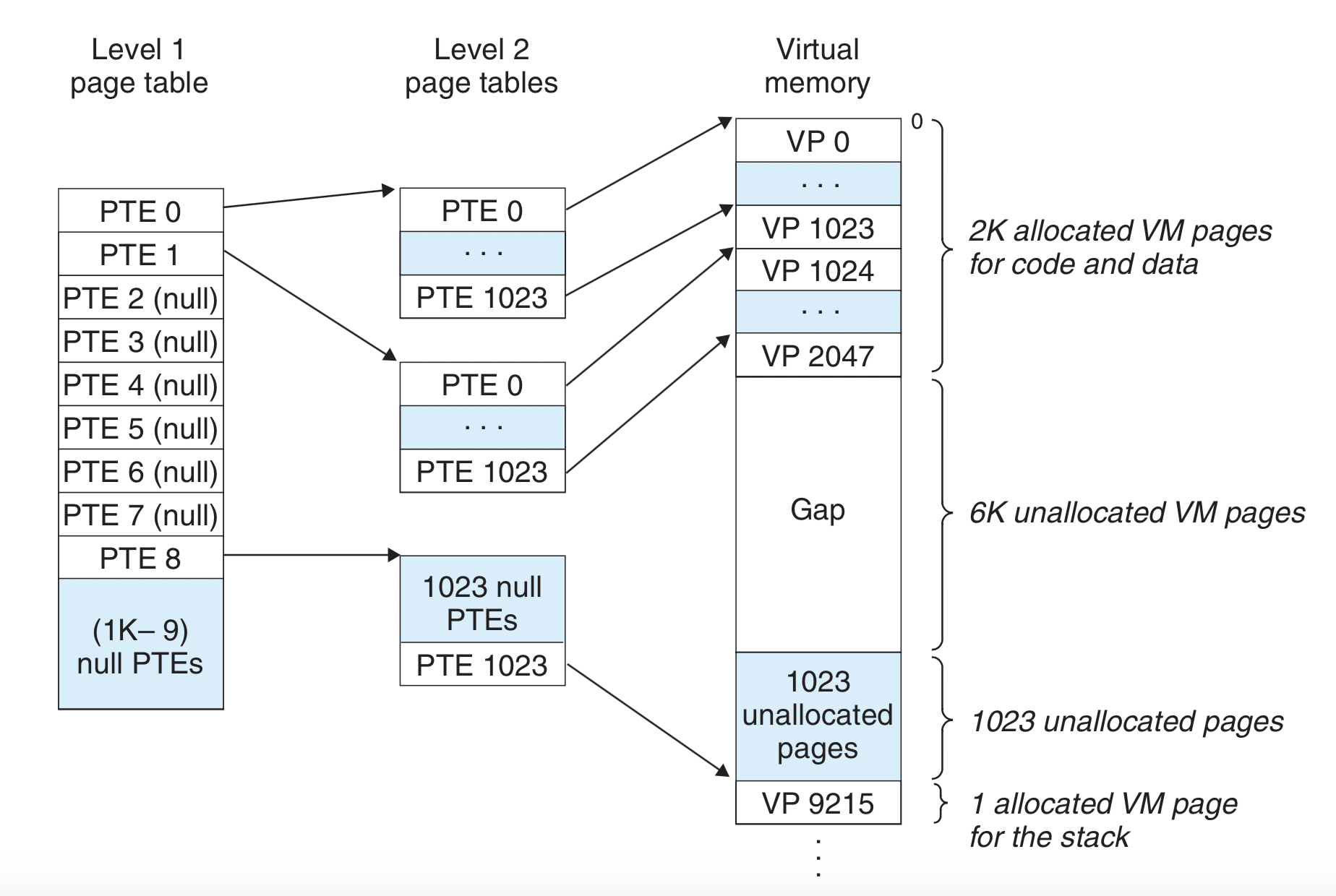

这里举个例子画个图能很好的说明问题：现在地址空间布局是这样，给代码区和数据区分了2K个页内存，接下来6K的页未被分配，再接下来1023个页也没被分配，再下来1个页面分配给了用户栈。

因为中间有6K的空间未分配，所以一级页表PTE2-PTE7的6个页表项都是null，这样对应的二级页表也根本不需要分配空间。这无疑减少了内存的占用，因为一个进程运行在4G虚拟内存空间，其中大多数里头都是未分配的。而且只有这个一级页表需要常驻内存，二级以后并不需要常驻，同样减少了内存占用。

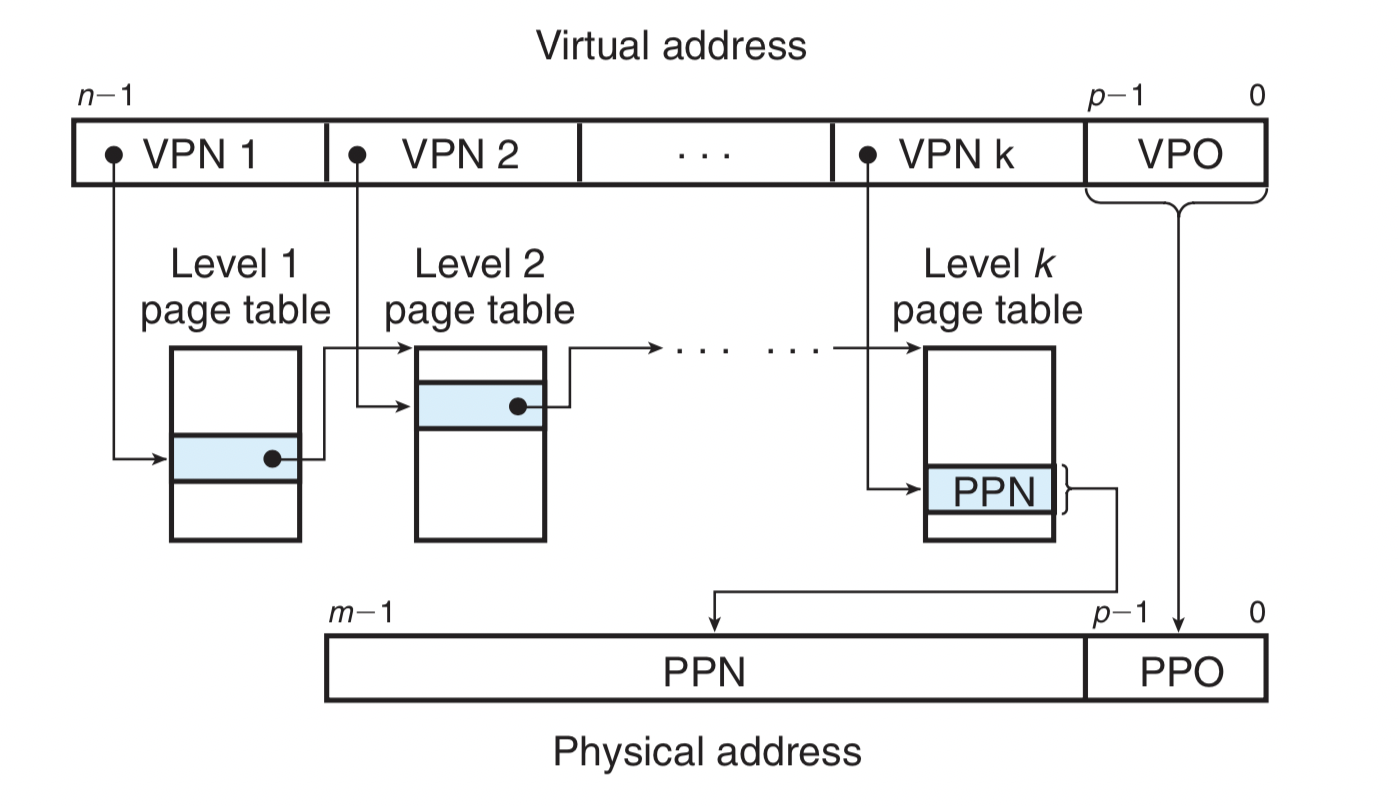

最后来一个K级页表示意图：

写完了不容易，看书就反复看了好多天，写笔记也写了好多天…获取知识的路上收获满满。

参考

  • 《深入理解计算机系统》
  • 《现代操作系统》
  • 《操作系统之哲学原理》
