PlantUML 程序画图: 时序图、活动图

PlantUML是一个多功能组件，可以利用编码快速、直接地创建图表，而不必拖拽图来画各有优劣。

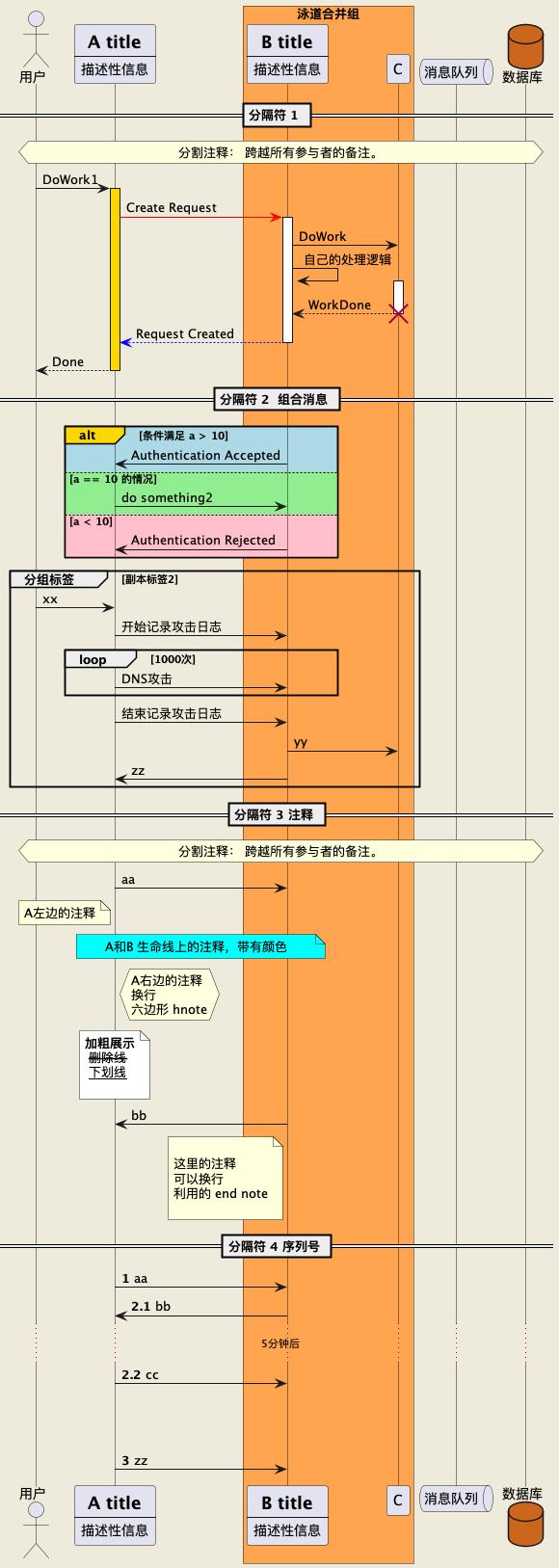

Sequence 序列图

demo案例

代码

' 教程：https://plantuml.com/zh/sequence-diagram
' 在线色表： https://tool.oschina.net/commons?type=3

@startuml

' 样式定义 开始
skinparam backgroundColor #EEEBDC

' 手写的样式 true
skinparam handwritten false

' 生命线展示实线，默认是虚线
skinparam lifelineStrategy solid

' 样式定义 结束


' 定义参与者 和 角色  开始
actor 用户 as User

participant A  [
                =A title
                ----
                ""描述性信息""
            ]

box "泳道合并组" #FFA54F

participant B  [
                =B title
                ----
                ""描述性信息""
            ]

participant "C" as C
end box

' database 形状; order 表示显示的顺序；可以带颜色
database 数据库 as D order 2  #CD661D

' queue 队列 形状
queue 消息队列 as MQ order 1

' 定义参与者 和 角色 结束

== 分隔符 1 ==

hnote across: 分割注释： 跨越所有参与者的备注。

' A后边的 ++ 表示激活目标 A； -- 则表示撤销;
' #gold 修改激活的生命线颜色
User -> A ++ #gold : DoWork1

' 修改箭头颜色
A -[#red]> B++: Create Request

B -> C: DoWork
B -> B: 自己的处理逻辑

activate C
C --> B: WorkDone
destroy C

B -[#0000FF]-> A: Request Created
deactivate B


' User后边的 -- 表示撤销激活源 A
A --> User--: Done

== 分隔符 2  组合消息 ==

'if else end
alt#Gold #LightBlue 条件满足 a > 10
    B -> A: Authentication Accepted

else #LightGreen a == 10 的情况

    A -> B : do something2

else #Pink a < 10
    B -> A: Authentication Rejected
end

'分组
group 分组标签 [副本标签2]
    User -> A : xx
    A -> B : 开始记录攻击日志
    loop 1000次
        A -> B: DNS攻击
    end
    A -> B : 结束记录攻击日志
    B -> C : yy
    B -> A : zz
end

== 分隔符 3 注释 ==

hnote across: 分割注释： 跨越所有参与者的备注。

A -> B : aa

note left of A : A左边的注释

note over A,B #aqua : A和B 生命线上的注释，带有颜色

hnote right of A : A右边的注释\n换行\n六边形 hnote

note over A #white : **加粗展示**\n --删除线--\n __下划线__ \n

B -> A : bb
note left of B

这里的注释
可以换行
利用的 end note

end note

== 分隔符 4 序列号 ==

autonumber

A -> B : aa

autonumber 2.1
B -> A : bb

'延迟表达
...5分钟后...

A -> B : cc
autonumber stop

'增加空间 指定像素量
||60||

autonumber 3

A -> B : zz

@enduml

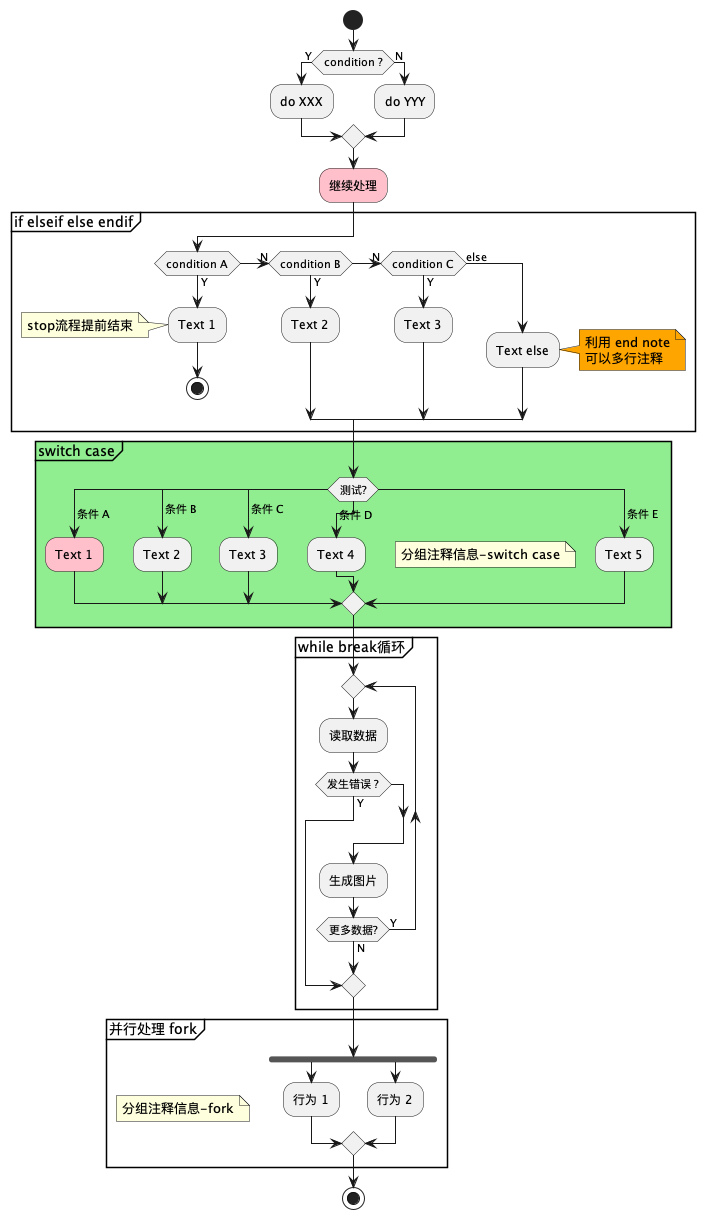

活动图

官方教程

活动图

代码

@startuml
start

' if else 流程
if (condition ?) then (Y)
      :do XXX;
    else (N)
      :do YYY;
    endif
    #pink :继续处理;

' if elseif 流程
group "if elseif else endif"
if (condition A) then (Y)
  :Text 1;
  note left: stop流程提前结束
  stop

(N) elseif (condition B) then (Y)
  :Text 2;
(N) elseif (condition C) then (Y)
  :Text 3;

else (else)
  :Text else;
    ' 多行注释
    note right #orange
    利用 end note
    可以多行注释
    end note
endif
end group


' switch case 流程
group #lightGreen "switch case"
switch (测试?)
case ( 条件 A )
   #pink :Text 1;
case ( 条件 B )
  :Text 2;

case ( 条件 C )
  :Text 3;
case ( 条件 D )
  :Text 4;
case ( 条件 E )
  :Text 5;
endswitch

end group

floating note : 分组注释信息-switch case

' while 循环流程
group "while break循环"
repeat
  :读取数据;

  if (发生错误 ?) then (Y)
        ' 跳出循环
        break
  endif
  :生成图片;
repeat while (更多数据?) is (Y) not (N)
end group


' fork 并行处理 流程
group 并行处理 fork
fork
  :行为 1;
fork again
  :行为 2;
end merge

end group

floating note: 分组注释信息-fork

stop
@enduml

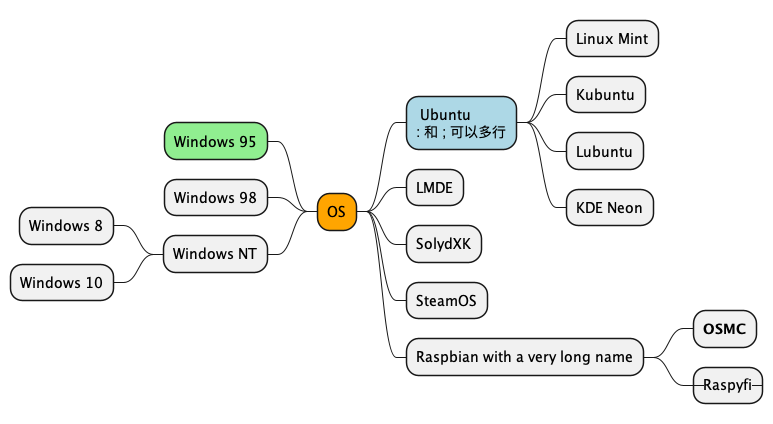

脑图

官方教程

脑图

代码

@startmindmap
' *符号数量 分层级
*[#Orange] OS
**[#lightblue]: Ubuntu
: 和 ; 可以多行;
*** Linux Mint
*** Kubuntu
*** Lubuntu
*** KDE Neon
** LMDE
** SolydXK
** SteamOS
** Raspbian with a very long name
*** **OSMC**
***  --Raspyfi--

' 可以换方向
left side

**[#lightgreen] Windows 95
** Windows 98
** Windows NT
*** Windows 8
*** Windows 10
@endmindmap
